Außen-Bewegungsmelder mit potentialfreiem Kontakt richtig auswählen
Ein bewegungsmelder außen potentialfreier kontakt ist dann sinnvoll, wenn der Melder nicht selbst eine Lampe schalten soll, sondern nur ein sauberes Signal an eine Steuerung gibt. Vor dem Kauf zählt deshalb zuerst die angeschlossene Anlage: Sie muss zur Kontaktart, zur Schaltzeit und zur zulässigen Belastung des Relais passen.

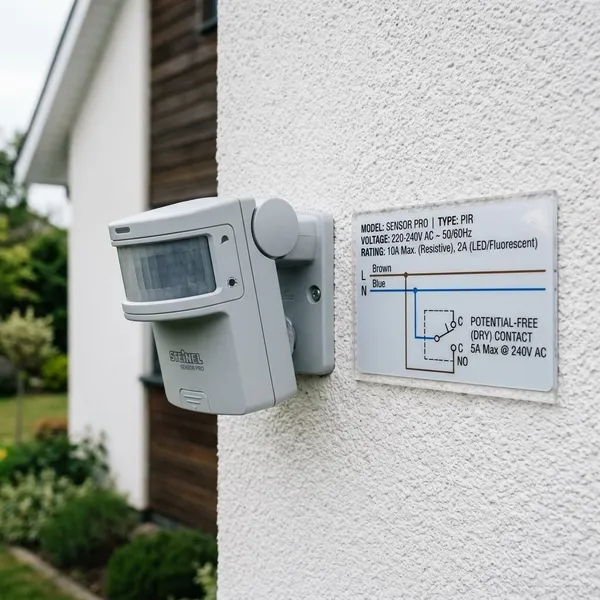

Welche Systeme lassen sich damit ansteuern?
Ein potentialfreier Kontakt wirkt wie ein getrennt herausgeführter Schalter. Er ist besonders nützlich, wenn eine Steuerung nur wissen soll: Bewegung erkannt oder nicht. Nicht jede Anlage wertet dieses Signal aber gleich aus.
Alarmanlagen mit geeignetem Meldereingang
Bei einer Alarmanlage muss der Außenmelder zu einem echten Meldereingang passen. Viele Zentralen erwarten keinen beliebigen Schaltkontakt, sondern eine bestimmte Ruhestellung, zum Beispiel Öffner oder Schließer.
Für eine einfache Hofmeldung ist das weniger kritisch als bei einer scharf geschalteten Alarmzone. Sobald Fehlalarme oder Sabotageüberwachung eine Rolle spielen, sollte der Melder ausdrücklich für Meldezwecke geeignet sein und nicht nur als Licht-Bewegungsmelder verkauft werden.
Torsteuerungen mit passendem Steuereingang
Eine Torsteuerung lässt sich über einen potentialfreien Kontakt ansprechen, wenn sie einen Taster-, Impuls- oder Steuereingang besitzt. Der Bewegungsmelder ersetzt dabei nicht die Torsteuerung, sondern gibt nur den Auslöser.
- Kurzer Impuls: typisch für viele Tastereingänge.
- Längerer Kontakt: nur passend, wenn die Steuerung das erwartet.
- Keine Fremdspannung: wichtig bei Eingängen, die nur einen trockenen Kontakt erlauben.
Gerade bei Einfahrtstoren ist eine vorsichtige Planung sinnvoll: Ein Melder, der auch Fußgänger auf dem Gehweg oder vorbeifahrende Fahrzeuge erfasst, kann mehr stören als helfen.
Gebäudeautomation über Kontakteingänge
Für Smart-Home-Systeme, SPS-Module oder KNX-nahe Installationen ist ein potentialfreier Kontakt oft die sauberste Lösung. Der Melder liefert nur das Bewegungssignal, die Logik entscheidet dann, ob Licht, Kamera, Benachrichtigung oder eine Szene ausgelöst wird.
Praktisch ist das zum Beispiel bei einer Terrasse, die abends Licht aktivieren soll, tagsüber aber nur eine Anwesenheitsmeldung an die Automation gibt. Bei solchen Anwendungen ist weniger die Schaltleistung wichtig, sondern ein stabiles, eindeutig auswertbares Signal.

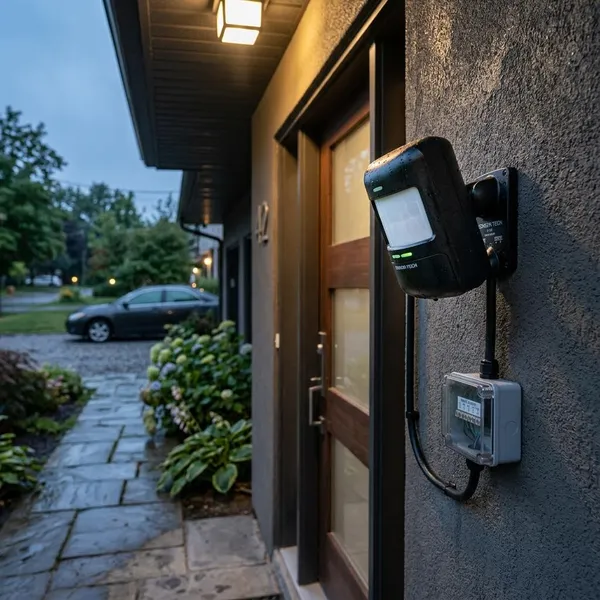

Welche elektrischen Angaben müssen passen?
Die wichtigste Reihenfolge ist einfach: erst Versorgung des Melders klären, dann Kontaktart prüfen, danach Belastbarkeit und Signalzeit mit der Steuerung vergleichen. Ein potentialfreier Kontakt schützt nicht automatisch vor falscher Spannung oder falscher Verdrahtung.
Versorgungsspannung des Melders
Der Bewegungsmelder braucht eine eigene passende Versorgung, etwa je nach Modell 12 V, 24 V oder 230 V. Entscheidend ist nicht nur die Zahl, sondern auch AC oder DC. Ein 12-V-DC-Melder passt nicht automatisch an eine 12-V-AC-Versorgung.
Bei einer bestehenden Außenleuchte liegt oft 230 V nahe. Bei Alarmanlage oder Gebäudeautomation ist dagegen ein Niedervolt-Melder häufig praktischer, weil er besser zur Technikzentrale passt und nicht unnötig Netzspannung an den Sensorstandort bringt.
Schließer, Öffner oder Wechsler
Schließer, Öffner und Wechsler sind keine austauschbaren Begriffe. Ein Schließer verbindet bei Bewegung, ein Öffner trennt bei Bewegung, ein Wechsler stellt beide Varianten über gemeinsame und getrennte Klemmen bereit.
| Kontaktart | Typischer Einsatz | Worauf achten? |
|---|---|---|
| Schließer | Tastereingang, einfache Auslösung | Steuerung muss ein Schließen als Signal erkennen |
| Öffner | Meldeeingänge mit Ruhestromprinzip | Ruhestellung der Anlage prüfen |
| Wechsler | flexible Verdrahtung | COM, NO und NC müssen eindeutig dokumentiert sein |
Zulässige Schaltspannung und Kontaktbelastung
Potentialfrei bedeutet nur: Der Kontakt ist elektrisch von der Versorgung getrennt. Es bedeutet nicht, dass jede Spannung oder jeder Strom geschaltet werden darf.
Für Kontakteingänge an Alarmanlage, Torsteuerung oder Automation reicht oft ein kleiner Steuerstrom. Soll dagegen direkt eine Last geschaltet werden, müssen maximale Schaltspannung, Schaltstrom und Lastart zur Anwendung passen. Bei induktiven Lasten wie Relais, Motoren oder Magneten gelten oft strengere Bedingungen als bei einfachen Signaleingängen.
Schaltzeit und Signalbedarf der Steuerung
Manche Steuerungen erwarten einen kurzen Tastimpuls, andere brauchen ein Signal, das für die Dauer der Bewegung oder Nachlaufzeit anliegt. Wenn der Melder eine einstellbare Schaltzeit hat, lässt sich das später deutlich besser anpassen.
- Tor: meist eher kurzer, sauberer Impuls.
- Automation: häufig gut mit längerer Präsenzmeldung nutzbar.
- Alarmanlage: abhängig von Auswertung, Zone und Ruhestellung.
Worauf es beim Einsatz draußen ankommt
Draußen scheitern viele Installationen nicht am Relais, sondern am Montageort. Regen, Frost, direkte Sonne, Tiere, Pflanzen und fremde Bewegungen im Erfassungsfeld beeinflussen, ob der Melder im Alltag zuverlässig bleibt.
IP-Schutzart und zulässige Temperaturen
Die IP-Schutzart muss zum Ort passen. Unter einem tiefen Vordach ist ein Melder weniger belastet als an einer frei bewitterten Garagenwand. Trotzdem sollten Gehäuse, Kabeleinführung und Anschlussraum zusammen betrachtet werden, nicht nur die große IP-Zahl auf dem Datenblatt.
Beim Temperaturbereich lohnt ein Blick auf beide Enden: Frost im Winter und aufgeheizte Fassaden im Sommer. Ein Melder, der nur knapp für den geplanten Bereich freigegeben ist, ist für dauerhafte Außenmontage keine gute Wahl.
Erfassungsbereich und Montagehöhe
Reichweite und Montagehöhe entscheiden darüber, ob der Melder den eigenen Zugangsweg oder versehentlich Straße, Gehweg und Nachbargrundstück erfasst. Die Herstellerangabe zur Montagehöhe sollte deshalb nicht als grober Vorschlag behandelt werden.
Für einen schmalen Hauseingang ist ein gezielter Bereich meist besser als maximale Reichweite. Bei einer breiten Einfahrt kann dagegen ein größerer Winkel sinnvoll sein, sofern die Torsteuerung nicht bei jeder Bewegung außerhalb des Grundstücks auslöst.
Einstellbare Helligkeitsschwelle und Empfindlichkeit
Helligkeitsschwelle und Empfindlichkeit sind draußen mehr als Komfortfunktionen. Sie helfen, Tageslichtbetrieb, Dämmerung, Haustiere, bewegte Äste und Wärmeeinflüsse besser in den Griff zu bekommen.
- Melder zunächst grob ausrichten.
- Empfindlichkeit nicht sofort auf Maximum stellen.
- Dämmerungsschwelle passend zur Nutzung wählen.
- Bei Tag, Dämmerung und Dunkelheit testen.
- Bei Fehlmeldungen Bereich oder Empfindlichkeit nachstellen.
Für gelegentliches Licht am Gartenweg reicht oft eine grobe Einstellung. Bei einer Alarmmeldung oder Torfunktion sollte man sich mehr Zeit für echte Tests nehmen, weil ein falscher Auslösebereich dort schneller Folgen hat.

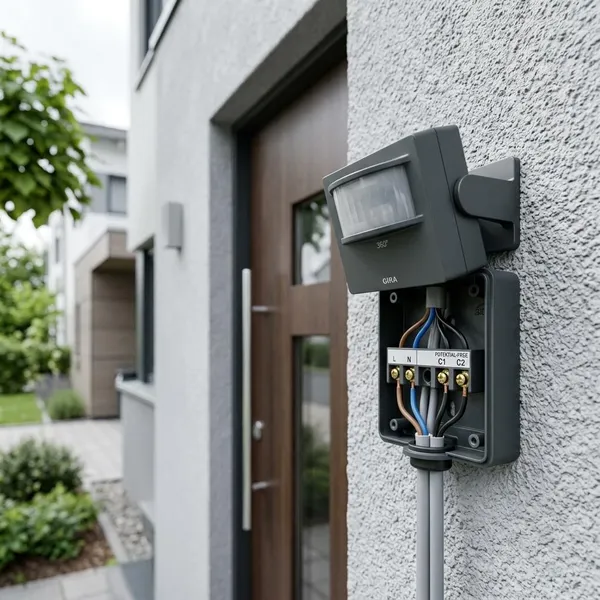

Anschluss und Montage planen
Vor der Montage sollte klar sein, welche Klemmen den Melder versorgen und welche Klemmen nur den Relaiskontakt bilden. Genau diese Trennung ist der Punkt, an dem bei potentialfreien Kontakten häufig Fehler entstehen.
Hersteller-Schaltplan prüfen
Der Schaltplan zeigt, ob wirklich ein potentialfreier Kontakt vorhanden ist. Achten Sie auf Klemmen wie COM, NO und NC sowie auf Hinweise zur galvanischen Trennung. Ein bloß als „Relaisausgang" beschriebener Anschluss reicht als Nachweis nicht immer aus.
Versorgung und Kontaktanschlüsse unterscheiden
Versorgungsklemmen wie L/N oder Plus/Minus sind nicht dasselbe wie die Kontaktklemmen. Wird versehentlich Spannung auf einen Eingang gelegt, der nur einen trockenen Kontakt erwartet, kann die Steuerung beschädigt werden.
Ein guter Praxistest vor dem Anschluss an die Steuerung ist: erst die Versorgung des Melders eindeutig identifizieren, dann den Relaiskontakt im Plan verfolgen und erst danach die Verbindung zur Anlage herstellen lassen.
Leitungen und Anschlüsse vor Feuchtigkeit schützen
Feuchtigkeit verursacht im Außenbereich oft schleichende Fehler: Korrosion, Kriechströme oder sporadische Auslösungen. Deshalb gehören Kabeleinführungen, Dichtungen und Abzweigdosen genauso zur Auswahl wie der Sensor selbst.
- Tropfschleife setzen: Wasser läuft nicht direkt in Gehäuse oder Dose.
- Außenleitung verwenden: UV- und witterungsgeeignet auswählen.
- Dosen passend platzieren: nicht dort, wo sich Wasser sammelt.
- Klemmen schützen: sauber, fest und korrosionsarm ausführen.
Anschluss und Funktion fachgerecht prüfen lassen
Bei 230 V, Torantrieb, Alarmtechnik oder fest installierter Gebäudeautomation sollte der Anschluss fachgerecht geprüft werden. Sinnvoll ist nicht nur ein kurzer Funktionstest, sondern auch die Kontrolle, ob am Kontakt wirklich das erwartete Signal ankommt und die Steuerung es zuverlässig auswertet.
Fazit
Die beste Wahl ist nicht der stärkste oder reichweitenstärkste Außenmelder, sondern der, dessen Kontakt sauber zur Steuerung passt. Wenn Versorgung, Kontaktart, Belastbarkeit, Signalzeit und Wetterschutz vor dem Kauf geklärt sind, lässt sich ein Bewegungsmelder mit potentialfreiem Kontakt zuverlässig für Tor, Alarmanlage oder Automation einplanen.
